产品概述：

GN300D智能操控装置功能强大，用于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件，具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、温湿度数字显示、柜内照明及RS485通讯接口等多项功能。

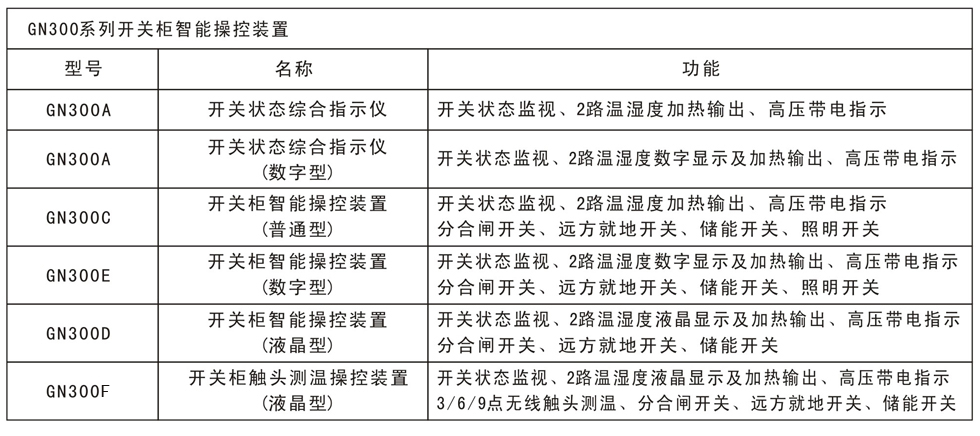

型号命名：

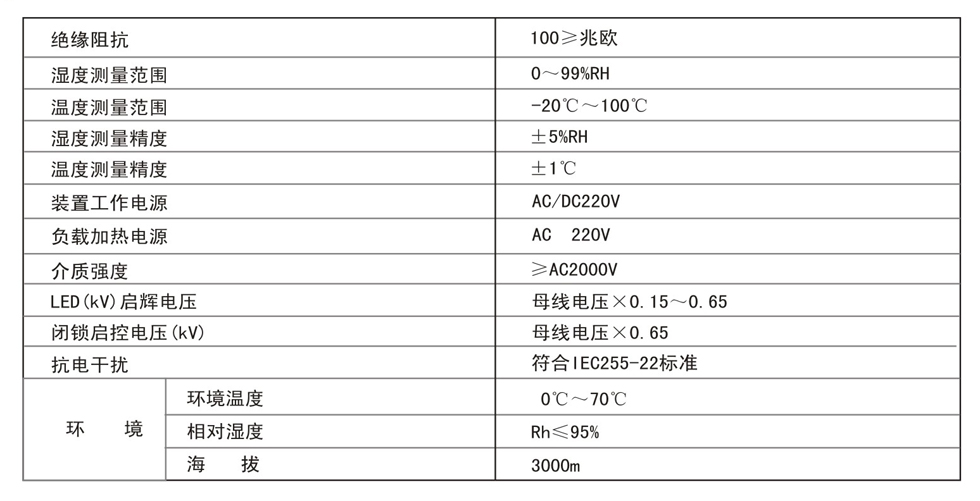

性能指标：

性能特点：

1、一次模拟图显示

2、三相高压带电显示及闭锁输出

3、温湿度测量及数字显示

4、二路温湿度传感器，二路加热控制输出

5、加热器断线报警输出、过热排风输出

6、智能语音防误提示

7、照明、储能开关，远方/就地、分/合闸转换开关

8、可选配RS485通讯接口

安装方式:

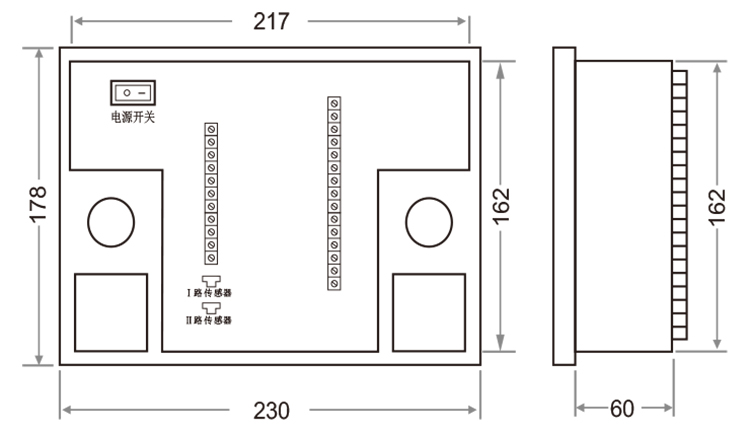

结构尺寸：

1、外形尺寸：230mm×178mm×70mm

2、开孔尺寸：220mm×165mm

3、安装方式：嵌入式安装，支架固定

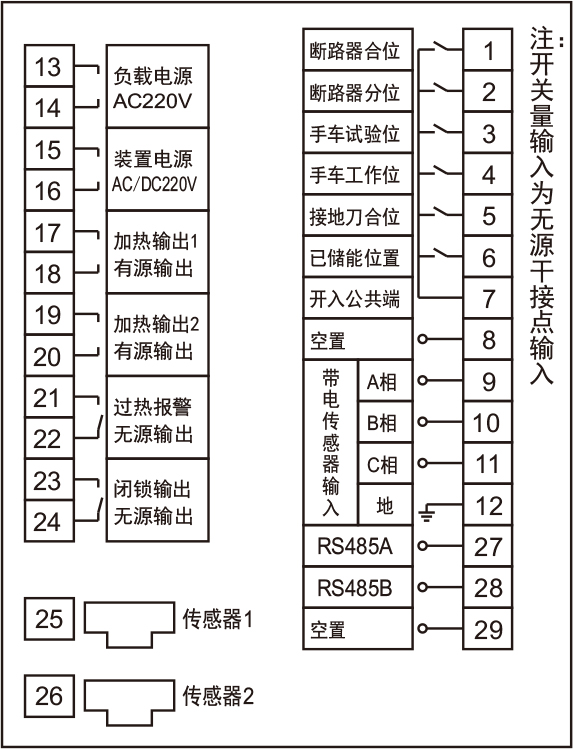

背部端子定义：
